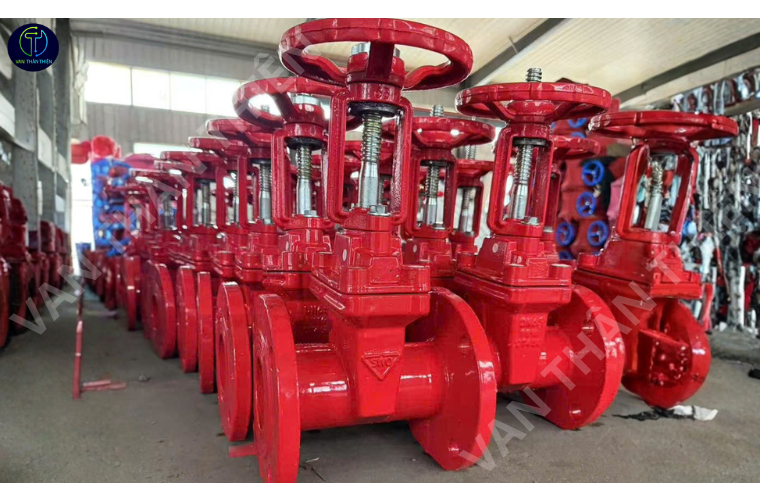

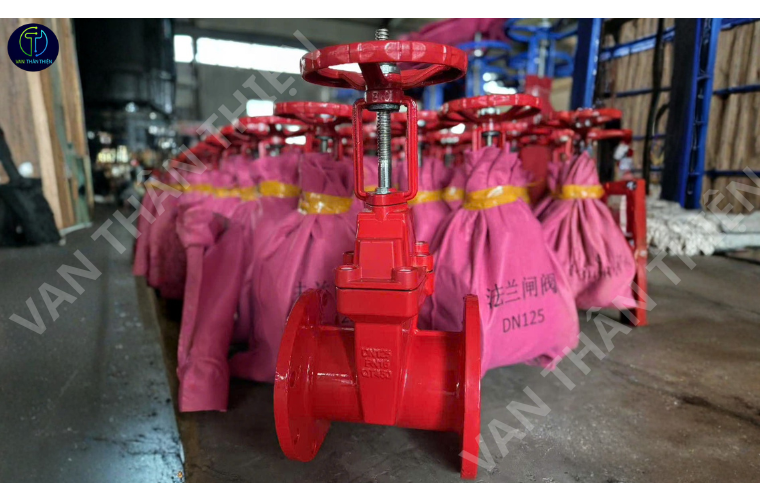

Van cửa gang ty nổi

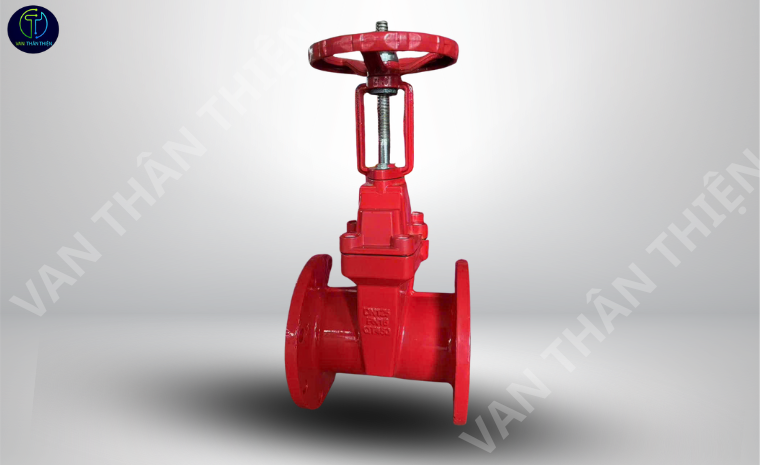

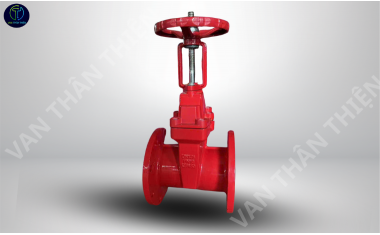

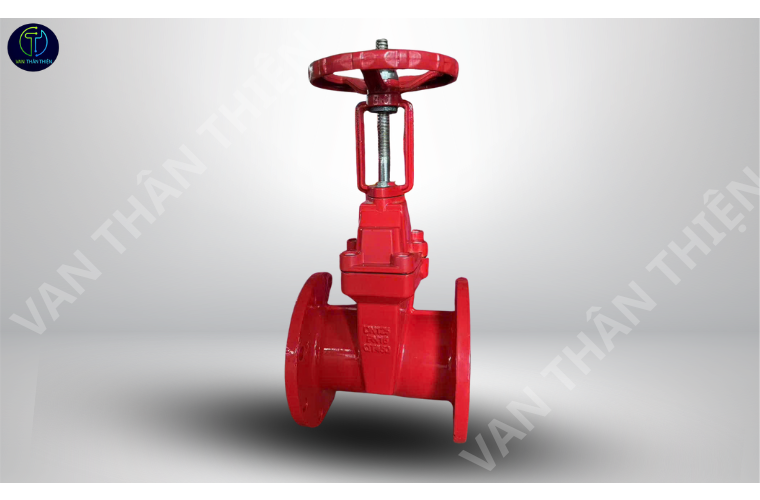

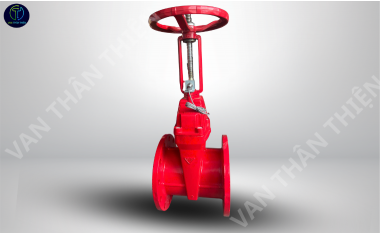

Van Cổng Gang Tín Hiệu Điện Ty Nổi: Giám Sát Trực Quan và An Toàn PCCC

Van cổng gang tín hiệu điện ty nổi là dòng van cửa được thiết kế để đóng/mở dòng chảy và cung cấp tín hiệu điện tử về trạng thái của van (đang mở hay đóng).

Điểm khác biệt quan trọng của van là ty van nhô lên khi van mở (rising stem), cho phép người vận hành giám sát trạng thái van bằng mắt thường từ khoảng cách xa. Đây là thiết bị tiêu chuẩn cho các hệ thống Phòng Cháy Chữa Cháy (PCCC) cần độ an toàn và khả năng kiểm tra trực quan cao.

Cấu Tạo, Nguyên Lý và Tính Năng Độc Đáo

Van cổng ty nổi kết hợp chức năng đóng ngắt cơ học với khả năng truyền tín hiệu điện và giám sát trực quan.

Cấu Tạo Chính

• Thân van: Được đúc bằng Gang (thường sơn phủ Epoxy màu đỏ đặc trưng), chịu áp lực tốt.
• Cánh van (Gate): Dùng để chặn hoặc mở dòng chảy, thường được bọc cao su (EPDM) để đạt độ kín tuyệt đối.
• Ty van (Stem - Ty nổi): Trục van NHÔ LÊN khi vận hành mở van. Chiều cao của ty van nhô ra tương ứng với mức độ mở của van, giúp dễ dàng nhận biết trạng thái từ xa.
• Hộp tín hiệu điện (Monitor/Supervisory Switch): Gắn trên đỉnh van. Hộp này chứa các công tắc (limit switch) gửi tín hiệu điện về trung tâm kiểm soát PCCC, báo cáo chính xác trạng thái Mở/Đóng của van.

Nguyên Lý Vận Hành Ty Nổi và Truyền Tín Hiệu

1. Đóng/Mở và Giám sát Trực quan: Khi vô lăng được xoay để mở van, ty van sẽ từ từ nhô lên khỏi thân van. Khi van mở hoàn toàn, ty van nhô ra nhiều nhất, cung cấp một dấu hiệu trực quan rõ ràng rằng van đang ở trạng thái hoạt động.
2. Truyền tín hiệu điện: Cùng lúc đó, sự di chuyển của trục ty van tác động vào các công tắc trong hộp tín hiệu, gửi tín hiệu điện đến tủ điều khiển trung tâm. Chức năng này đảm bảo giám sát an toàn 24/7, loại bỏ rủi ro van bị đóng nhầm trong hệ thống PCCC.

Ưu Điểm Nổi Bật và Ứng Dụng Chuyên Ngành

Van cổng tín hiệu điện ty nổi được ưa chuộng nhờ khả năng kết hợp giữa kiểm soát cơ học và điện tử.

Ưu Điểm Kỹ Thuật

• Giám sát trực quan (Ưu điểm Ty Nổi): Dễ dàng kiểm tra trạng thái Mở/Đóng của van từ khoảng cách xa, không cần nhìn vào hộp tín hiệu.
• Tính an toàn tuyệt đối: Chức năng tín hiệu điện giúp giám sát từ xa, đảm bảo nguồn nước PCCC luôn sẵn sàng.
• Độ kín cao: Cánh van bọc cao su (Resilient Seated) đảm bảo độ kín tuyệt đối khi đóng hoàn toàn.
• Độ bền: Chất liệu Gang chịu áp lực tốt, phủ Epoxy chống ăn mòn hiệu quả.
• Phạm vi kích thước rộng: Phù hợp với các đường ống trục chính lớn.

Ứng Dụng Chủ Yếu

• Hệ thống PCCC: Là van ngắt/mở chính trên đường ống dẫn nước lớn, thường lắp đặt tại các phòng bơm hoặc khu vực dễ quan sát.
• Công trình công cộng: Trung tâm thương mại, khu chung cư, bệnh viện, nơi việc giám sát an toàn là tối quan trọng.
• Trạm bơm: Sử dụng trong các đường ống nước áp lực cao cần khả năng đóng ngắt nhanh và đáng tin cậy.

Bảng Kích Thước Van Cổng Gang Tín Hiệu Điện Ty Nổi

Dưới đây là bảng kích thước phổ biến của dòng VAN CỔNG GANG TY NỔI TÍN HIỆU (Lưu ý: Giá đã được lược bỏ):

Kết Luận

Van cổng gang tín hiệu điện ty nổi là thiết bị lý tưởng cho các hệ thống yêu cầu sự giám sát trạng thái kép (trực quan và điện tử).

Khả năng nhận biết trạng thái từ xa nhờ ty nổi, kết hợp với chức năng truyền tín hiệu điện và độ bền của vật liệu gang, khiến van trở thành lựa chọn hàng đầu để đảm bảo tính toàn vẹn và an toàn tuyệt đối cho các dự án PCCC và cấp nước lớn.
