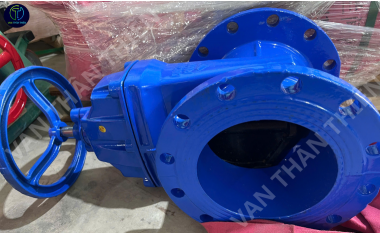

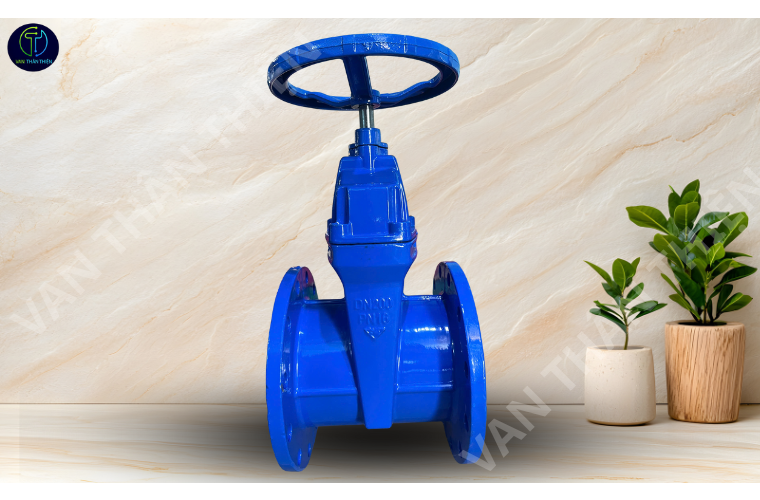

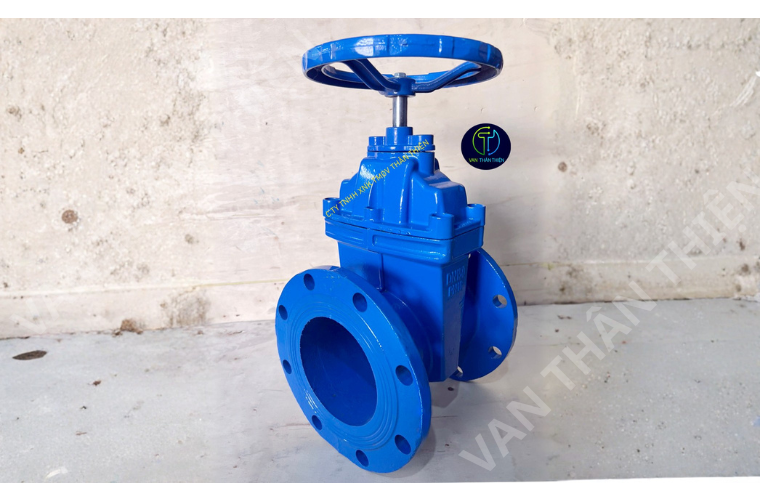

Van cửa gang cánh cao su ty chìm

Van Cửa Gang Cánh Cao Su Ty Chìm PN16: Giải Pháp Đóng Ngắt Bền Bỉ

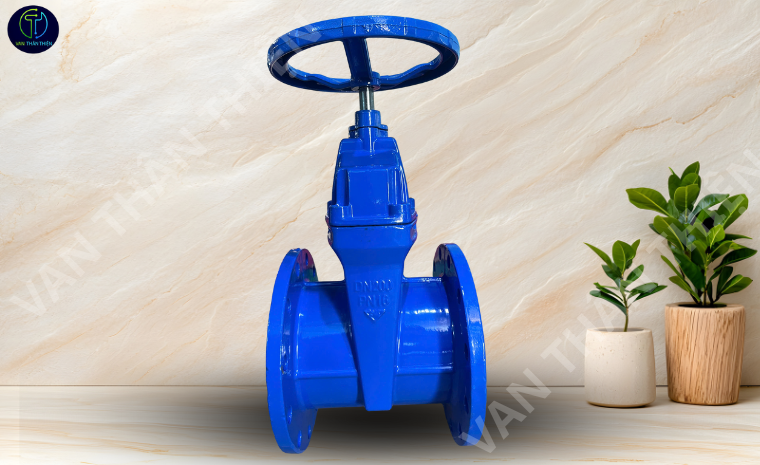

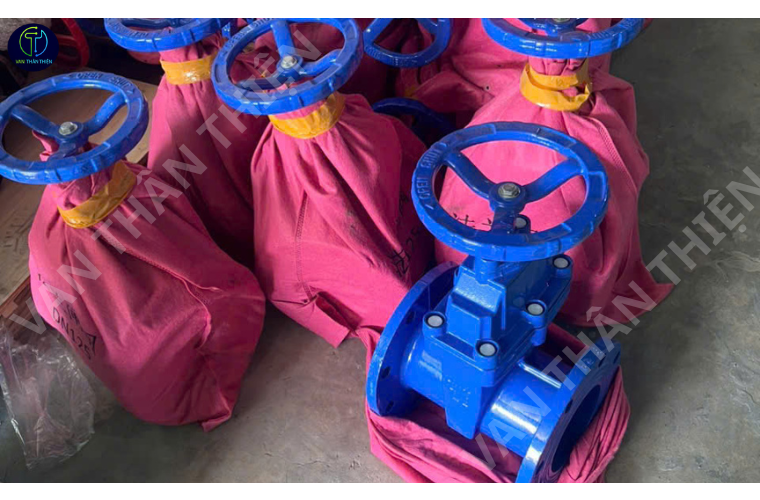

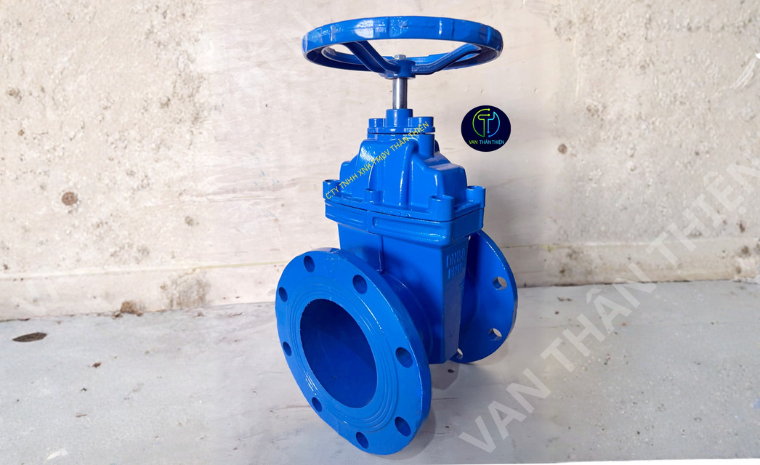

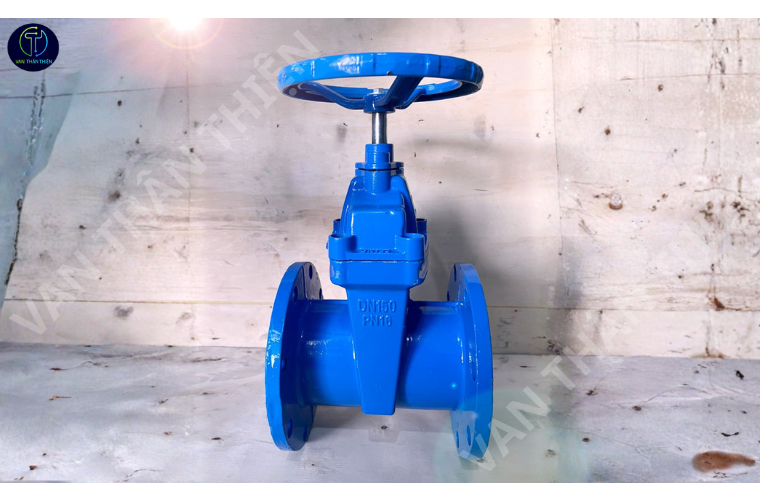

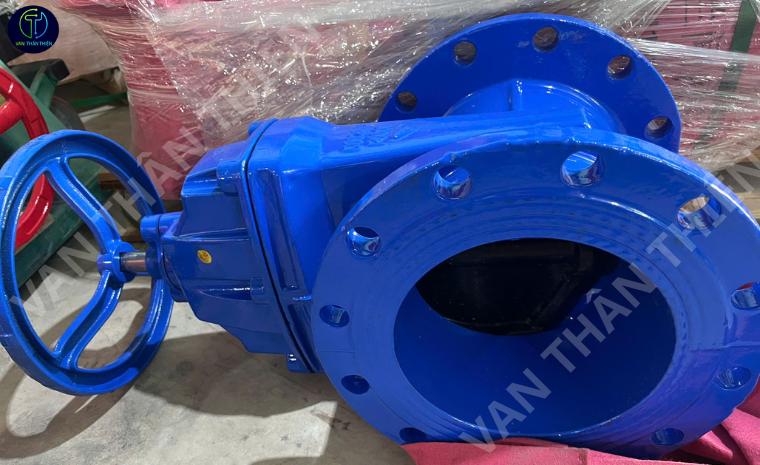

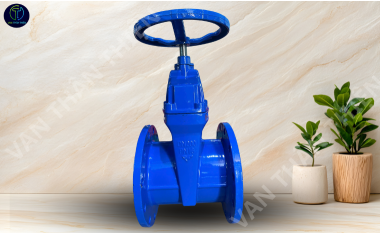

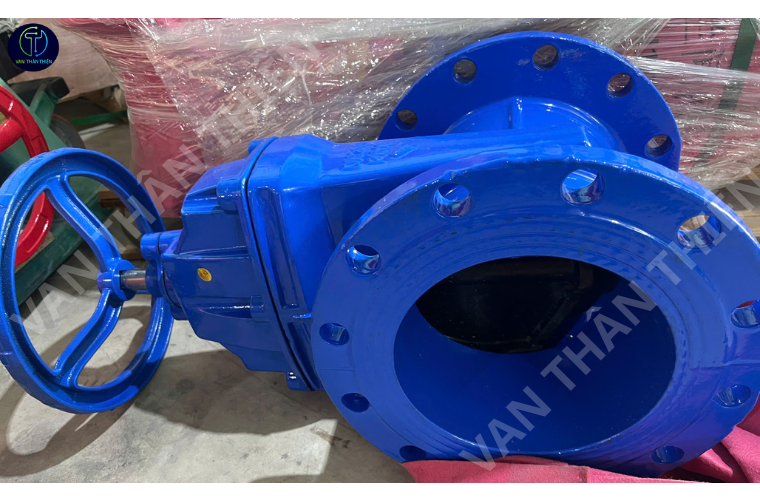

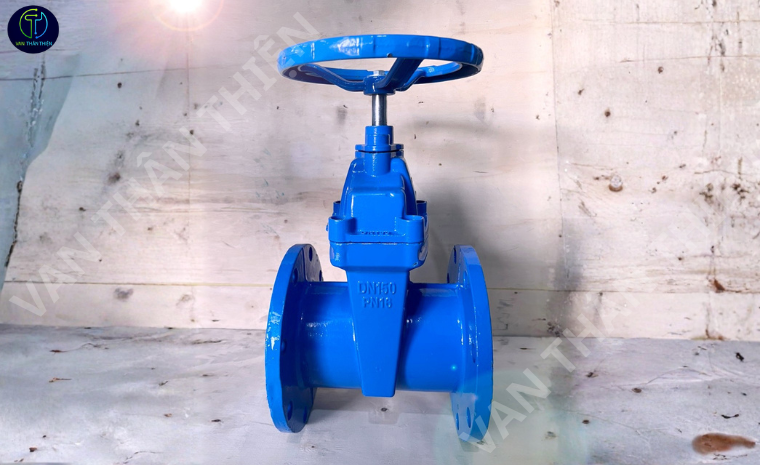

Van cửa gang cánh cao su ty chìm (hay Van cổng ty chìm) là dòng van được thiết kế để đóng hoặc mở hoàn toàn dòng chảy lưu chất trong đường ống.

Với vật liệu Gang và đặc điểm ty van không nổi lên khi vận hành, van đảm bảo tính thẩm mỹ, độ bền cao và đặc biệt hiệu quả trong việc lắp đặt ở những không gian giới hạn. Đặc biệt, thiết kế cánh van bọc cao su giúp van đạt được độ kín tuyệt đối khi đóng.

Đặc Điểm Kỹ Thuật và Cấu Tạo Chính

Dòng van ty chìm PN16 này được chế tạo theo tiêu chuẩn áp lực phổ biến, phù hợp với hầu hết các hệ thống cấp thoát nước hiện nay.

Mô Tả Sản Phẩm (Dạng Liệt Kê)

• Chất liệu thân van: Gang (thường là Gang dẻo GGG50).
• Chất liệu cánh van: Gang bọc cao su EPDM/NBR.
• Kiểu ty van: Ty chìm (Non-rising stem) – Trục van xoay bên trong và không thay đổi chiều cao khi vận hành.
• Áp lực danh nghĩa: PN16 (16 bar).
• Kiểu kết nối: Nối bích (Flanged).
• Ứng dụng: Thường dùng trong hệ thống cấp thoát nước, PCCC, HVAC.

Nguyên Lý Hoạt Động Của Ty Chìm

1. Đóng/Mở: Van hoạt động bằng cách xoay vô lăng (tay quay). Trục ty van xoay, chuyển động ren khiến cánh van di chuyển vuông góc với dòng chảy, thực hiện chức năng chặn hoặc mở dòng chảy.
2. Độ kín: Do cánh van được bọc cao su, khi van đóng, lớp cao su này ép sát vào đế van, tạo ra độ kín hoàn hảo ($\text{Zero Leakage}$) và giúp van có khả năng chống kẹt tốt hơn so với van cánh kim loại truyền thống.

Ưu Điểm Nổi Bật và Phạm Vi Ứng Dụng

Van cửa ty chìm PN16 là lựa chọn kinh tế và phổ biến cho các công trình lớn.

Ưu Điểm Kỹ Thuật

• Tiết kiệm không gian: Cơ chế ty chìm giúp van không cần khoảng trống phía trên, phù hợp lắp đặt trong hố van, dưới mặt đất hoặc khu vực trần thấp.
• Độ bền cao: Chất liệu Gang chịu áp lực tốt (PN16), thân van được phủ sơn Epoxy chống ăn mòn.
• Độ kín tuyệt đối: Cánh van bọc cao su đảm bảo không có rò rỉ khi van đóng hoàn toàn.
• Vận hành êm ái: Thao tác đóng mở nhẹ nhàng, ít bị kẹt nhờ cánh van cao su.
• Phạm vi kích thước rộng: Phù hợp với các đường ống chính và nhánh lớn.

Ứng Dụng Chủ Yếu

• Hệ thống cấp thoát nước: Sử dụng rộng rãi trong các trạm bơm, nhà máy nước và mạng lưới đường ống chính.
• Hệ thống PCCC: Là van ngắt/mở chính trong các đường ống nước cứu hỏa.
• Công trình ngầm: Thường được sử dụng khi van được chôn dưới lòng đất do cơ chế ty chìm dễ dàng vận hành từ xa.

Bảng Kích Thước Van Cửa Gang Ty Chìm PN16

Dưới đây là bảng kích thước phổ biến của dòng VAN CỔNG GANG TY CHÌM PN16 (Lưu ý: Giá đã được lược bỏ):

Kết Luận

Van cửa gang cánh cao su ty chìm PN16 là một thiết bị đóng ngắt chính xác và bền vững, lý tưởng cho các hệ thống đường ống cần độ kín cao và lắp đặt trong không gian hạn chế. Với thiết kế ty chìm và khả năng chịu áp lực PN16, dòng van này là lựa chọn tiêu chuẩn cho các dự án cấp thoát nước và PCCC quy mô lớn.
